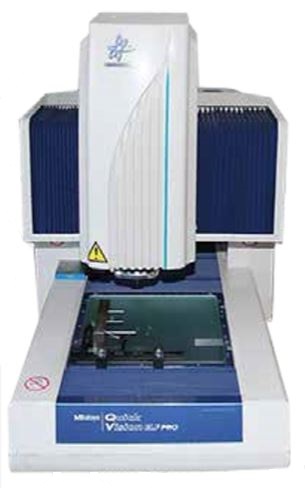

CCD kamerás mérőmikroszkóp Mitutoyo QuickVision ELF pro

Gyártásközeli mérés folyamatainak hatékony támogatására. Közép- és nagysorozatok automatikus mérésének képfeldolgozó eszköze. Kisméretű alkatrészek geometriájának mérése, ellenőrzése, digitalizálása.

Mérési pontosság:

X-, Y- tengely ± (2,2+3L[mm]/1000) µm

Z- tengely  ± (4,0+5L[mm]/1000) µm

Nagyítás:  32x, 64x, 192x, 80x, 160x, 480x




CNC vezérlésű 3D koordináta mérőgép Mitutoyo Crysta-Apex C 544 (akk)

Alkatrészek geometriájának (méret, alak, helyzet) mérése, ellenőrzése, automatikus sorozatmérés

Mérési tartomány:

X- tengely 500mm

Y- tengely 400mm

Z- tengely 400mm

Mérési pontosság: ± (1,7+0,4L[mm]/1000) µm

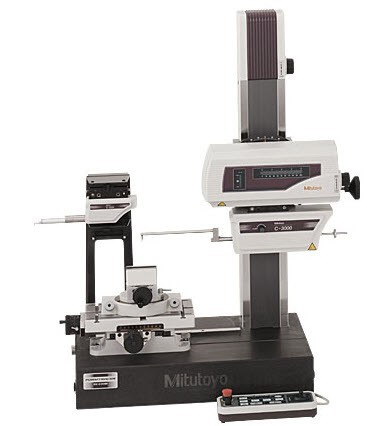

Felületi scanner

  • Legnagyobb előtolási hossz: 100 mm
  • Mérhető jellemzők:
    • Kontúr mérés esetén : szög, távolság, sugár
    • Felületi érdesség mérés esetén: ISO, ANSI, DIN, VDA, felületi érdességi paraméterek
  • Mérési bizonytalanság:
    • Kontúr mérés esetén: ± (2+I4HI/100)μm (H: mérendő magasság)

Felületi érdesség mérés esetén: ±(0.05+0.001L) μm (Kiértékelési hossz)

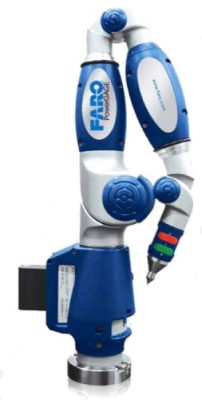

Hordozható 3D koordináta mérőgép FARO PowerGage

Alkatrészek geometriájának (alak, méret, helyzet) mérése, ellenőrzése üzemi körülmények között.

Mérőtérfogat: Ø1200mm gömb

Mérési pontosság: ± (5,0+8L[mm]/1000) µm




Körkörösségmérő Mitutoyo roundtest RA-1500 (akk)

Forgástestek alakpontosságának ellenőrzésére. Kiértékelési lehetőségek:  hengeresség, körkörösség, egytengelyűség,  koncentricitás, radiális ütés, homlokütés,  merőlegesség, falvastagság-eltérés, síklapúság,  párhuzamosság, törött alkatrész, mérés spirál és csavarvonal mentén  totális ütés, egyenesség,  dőlés, átmérő, sugáreltérés, kúposság,  spektrum analízis, harmonikus rezgéselemzés.

  • Legnagyobb befogható átmérő: φ100 mm
  • Legnagyobb befogható hossz: 150 mm
  • Mérhető paraméterek: Külső és belső hengeres és kúpos felületek, valamint sík homlokfelületek geometriai jellemzői.
